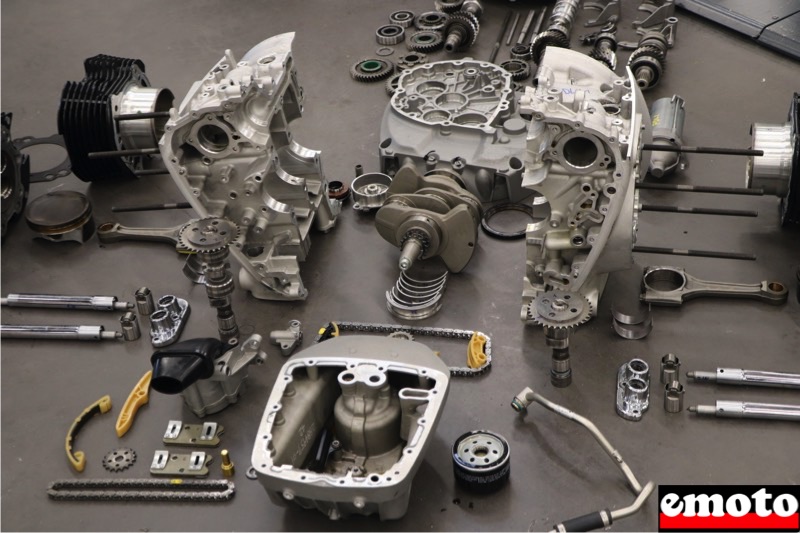

Moteur BMW Big Boxer R18 décortiqué et expliqué, moteur bmw big boxer de la r18

Moteur BMW Big Boxer R18 décortiqué et expliqué

Par Jean-Michel Lainé le .

La BMW R18 a été dévoilée au concours d'élégance de la Villa d'Este en mai 2019. Avec elle, est apparu le moteur BMW Big Boxer de 1800 cm3 avec plus gros flat twin de l'histoire BMW en 2020. Le voici décortiqué avec les explications et tous les détails.

BMW Big Boxer pour quoi en 2020 ?

Dans la foulée de la BMW R18 qu'on a vu chez Moto Sud 34 lors de l'inauguration de la concession en septembre dernier, on a découvert en image la BMW R18/2 au salon de Milan en vidéo. Les deux concepts puisqu'ils n'en sont qu'à ce stade pour cette fin d'année vont se concrétiser par une vraie moto, la R18, qui arrivera sur nos routes à la rentrée des classes 2020. Au coeur du châssis, on trouve le moteur Big Boxer de 1800 cm3 avec comme il se doit, ses deux cylindres à plat en opposition.

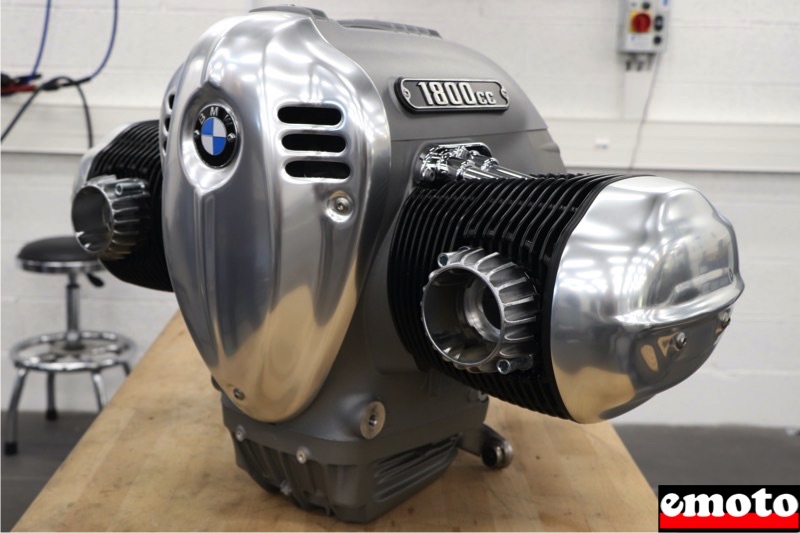

moteur bmw r18 sur l etabli quasiment pret a monter
Moteur BMW R18 sur l'établi quasiment prêt à monter

Ce moteur et cette R18 sont une sorte d'hommage à un riche passé car il s'en est passé des choses dans l'histoire de BMW Motorrad depuis 1923, année de la première moto de la firme de Munich. Actuellement le flat twin 1250 qui équipe la gamme R, GS et RT en tête, s'est doté d'un refroidissement moderne et d'une admission variable avec le Shiftcam. Mais ce moteur Big Boxer né en interprétant le passé n'a rien de tout ça. Il répondra pourtant à la norme Euro5 lorsque la BMW R18 arrivera sur nos routes.

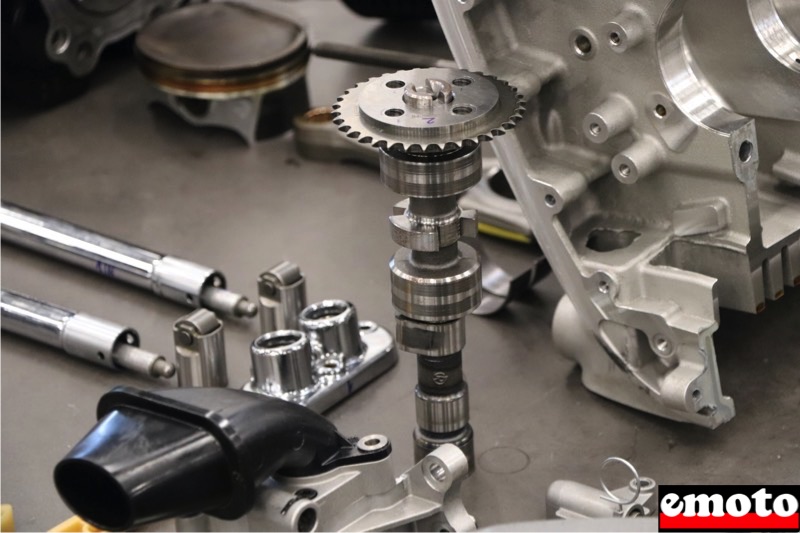

arbre a cames numero 2 celui de droite dans le sens de la route avec a gauche les poussoirs a rouleaux et les tiges de culbuteur
Arbre à cames numéro 2 celui de droite dans le sens de la route, avec à gauche les poussoirs à rouleaux et les tiges de culbuteur

Moteur Big Boxer pour de hautes performances

Pour le rappel du passé et surtout les performances, BMW mise sur un moteur culbuté super carré avec un alésage un peu plus grand que la course : 107.1 mm d'alésage pour une course de 100 mm. Ce choix peut sembler étrange mais il permet d'allier au mieux le riche passé technologique de BMW avec les exigences de modernité. Avec une puissance de 91 chevaux (67 kW) ce n'est pas le plus puissant des flat twin puisque le 1250 d'une R1250GS par exemple affiche 136 chevaux. Le régime maximal du Big Boxer est fixé à 5750 tr/min, le ralenti à 950.

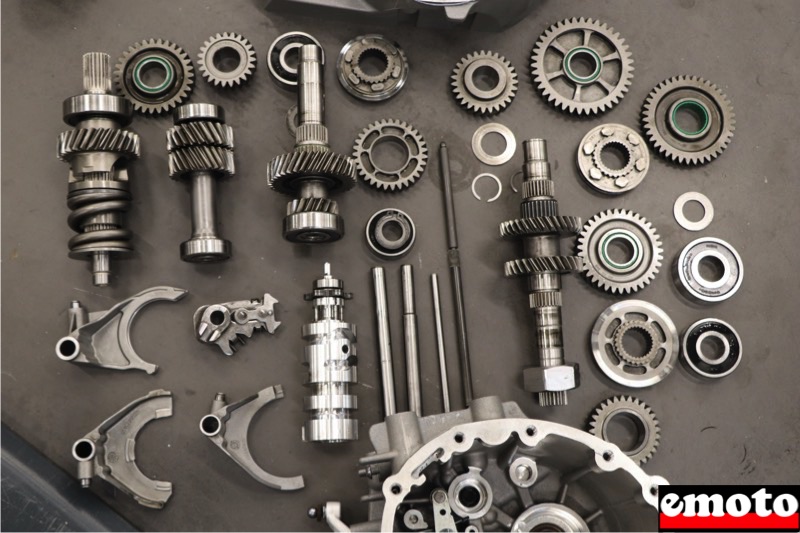

boite 6 rapports on voit l amortisseur de couple sur le premier arbre a gauche les crabots etc  il manque des rapports l embayage monodisque et le volant moteur en haut de la photo normalement
Boîte 6 rapports, on voit l'amortisseur de couple sur le premier arbre à gauche, les crabots, etc. Il manque des rapports, l'embayage monodisque et le volant moteur en haut de la photo normalement

Mais côté couple, le bicylindre de 1800 cm3 met tout le monde d'accord avec 158 Nm à 3000 tr/min, et 150 Nm dès 2000 tr/min, là où le 1250 annonce 143 Nm hauts perchés à 6250 tr/min. A titre de comparaison le moteur Harley-Davidson 114 ci (1868 cm3) longue course offre 160 Nm à 3500 Nm et le moteur Indian Thunder Store 111 ci (1811 cm3) super carré offre de son côté 151 Nm à 3000 tr/min. Le couple du Big Boxer est donc de tout premier ordre avec 150 Nm dès 2000 tr/min.

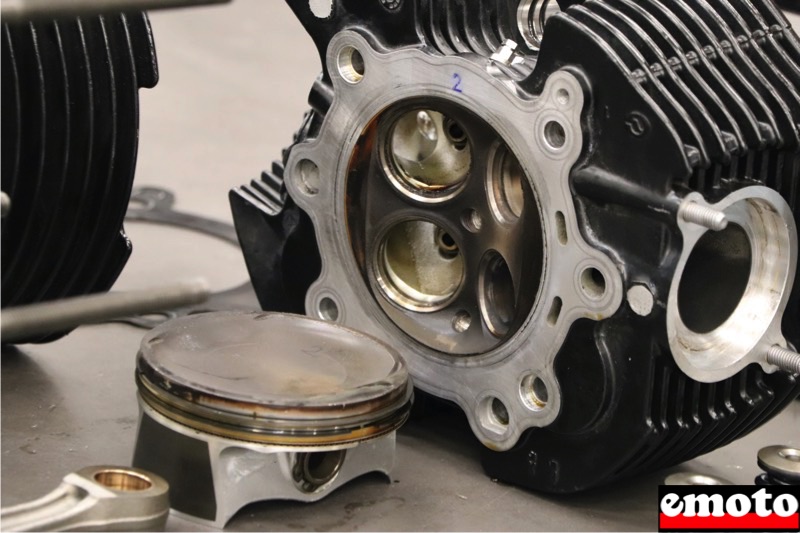

chambre de combustion te piston apres 100 000 kilometres
Chambre de combustion et piston après 100 000 kilomètres

Big Boxer 1800 entre passé et futur

Ce moteur de 110.8 kg sur la balance avec la transmission et l'admission est divisé verticalement comme on le voit nettement sur les photos. Le Big Boxer en aluminium est refroidi par air/huile avec des nervures sur les cylindres et les culasses, un carter humide et une pompe à huile à 2 niveaux pour la lubrification et le refroidissement.

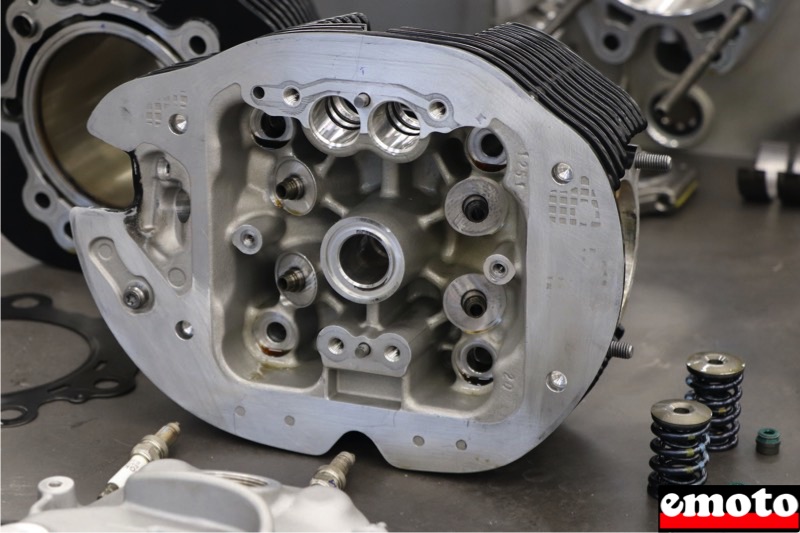

culasse du big boxer avec les 4 soupapes les 2 bougies et en haut l arrivee des 2 tiges de culbuteur
Culasse du Big Boxer avec les 4 soupapes, les 2 bougies et en haut l'arrivée des 2 tiges de culbuteur

Le vilebrequin forgé en acier trempé nous dit BMW possède la particularité d'avoir 3 paliers lisses. 2 extérieurs qui reçoivent les bielles forgées et un central dont l'unique fonction est de réduire les vibrations de torsion du vilo. Pour la petite histoire, les pistons font le diamètre de la base d'un Mass, une chope de bière d'un litre en Allemagne. Ils sont en aluminium avec 3 segments (les pistons, pas les Mass) et ont une jupe courte (les pistons, pas les serveuses de l'Oktoberfest).

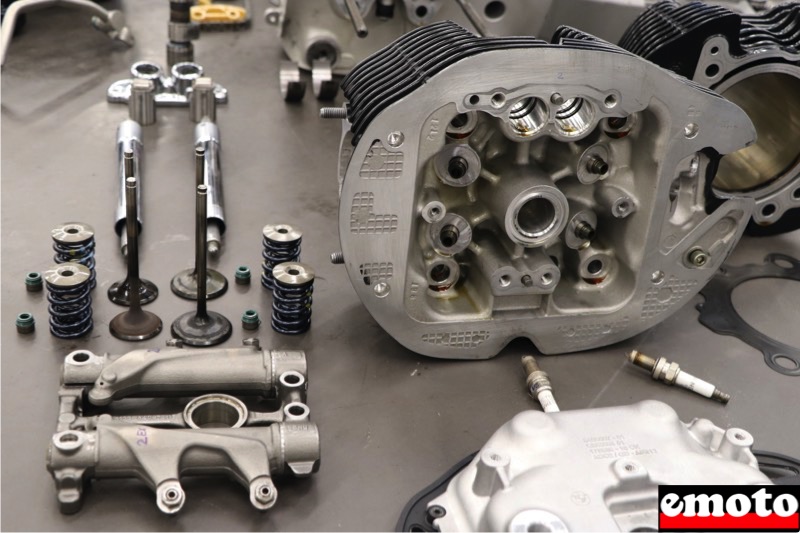

culasse culbuteur soupapes et ressorts
Culasse, culbuteur, soupapes et ressorts

Comme dans les moteurs des BMW R5 d'avant guerre et R5 1/2 d'après guerre, la distribution du Big Boxer se fait par deux arbres à cames. Il y en a un pour chaque cylindre, au-dessus du vilebrequin. Ils sont animés par une chaine à douilles qui dessine un triangle en redescendant jusqu'au vilebrequin. Sur ce moteur culbuté, des poussoirs à rouleaux actionnent les culbuteurs à fourche qui appuient sur les queues de soupapes par des pieds d'éléphants. La remontée se fait par des ressorts. Côté modernité, on trouve bien entendu dans ces culasses les 4 soupapes (41.2 mm à l'admission, 35 mm à l'échappement) et le double allumage. Le jeu de soupape se règle par des vis et contre-écrous comme avant.

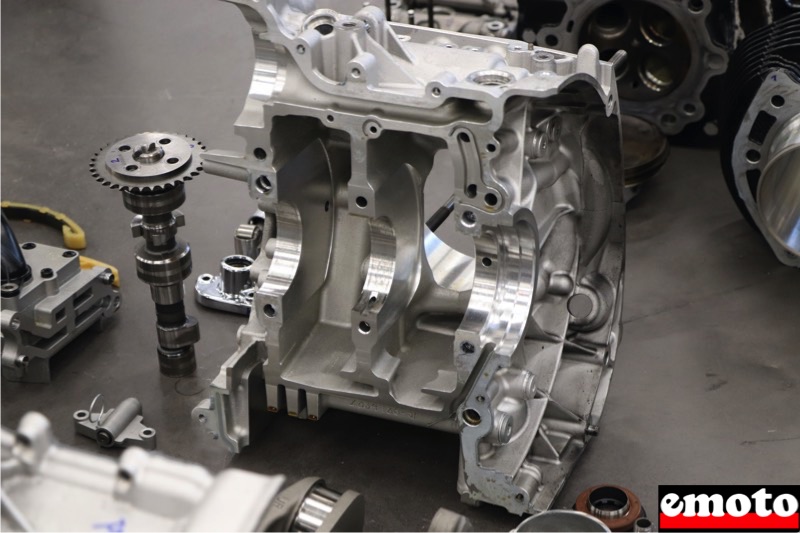

demi carter droit du moteur bmw qui s ouvre a la verticale
Demi carter droit du moteur BMW qui s'ouvre à la verticale

La transmission elle aussi mêle le passé au présent avec l'alignement du vilebrequin, du volant d'inertie, de l'embrayage à sec monodisque avec un amortisseur de couple et l'arbre primaire. La boîte de vitesses à crabots a 4 arbres et 6 rapports. L'arbre de sortie inverse le sens de rotation avant d'entrainer le cardan qui est apparent sur la R18 avec une finition nickelée brillante. C'est à partir de 1956 que le cardan s'est fermé et que l'arbre n'était plus visible. Enfin comme sur les K16, on pourra avec une marche arrière en option avec un engrenage intermédiaire et un moteur électrique à commande manuelle.

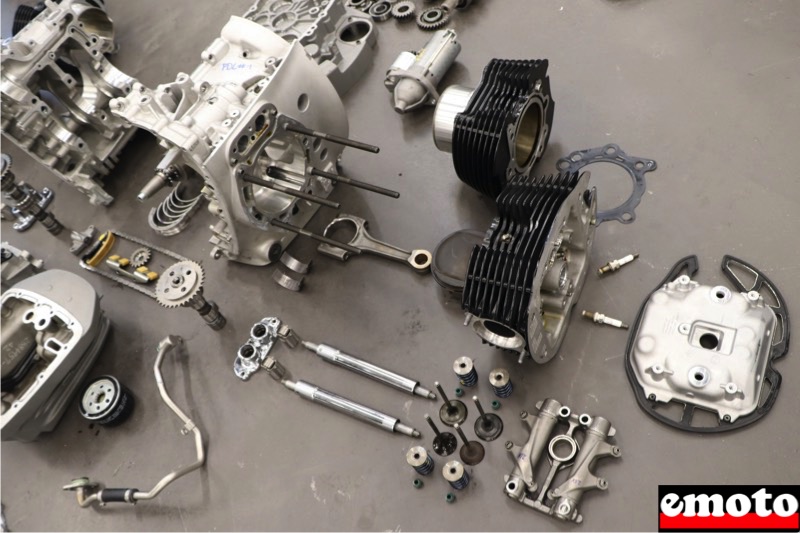

eclate d un des cotes du flat twin big boxer avec arbre a cames bielle piston cylindre culbuteur tiges soupapes et ressorts
Eclaté d'un des côtés du Flat Twin Big Boxer avec arbre à cames, bielle, piston, cylindre, culbuteur, tiges, soupapes et ressorts

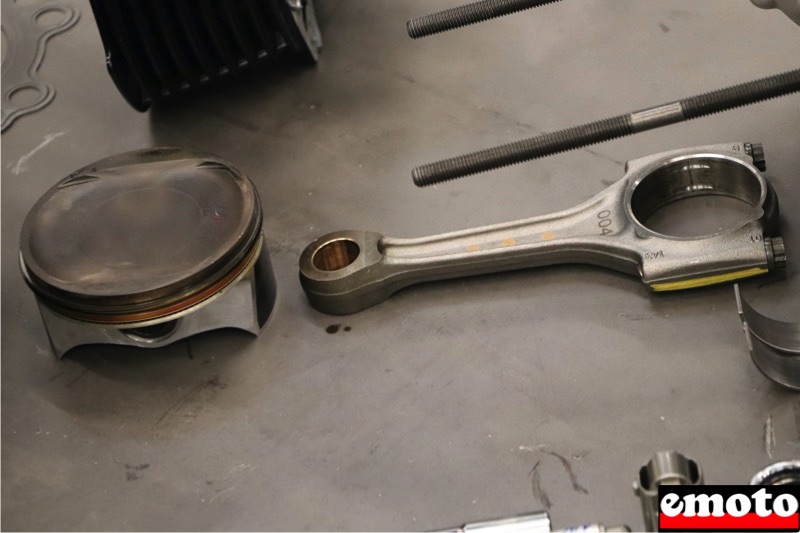

piston en aluminium avec 3 segments et jupe courte bielle forgee en acier
Piston en aluminium avec 3 segments et jupe courte, bielle forgée en acier

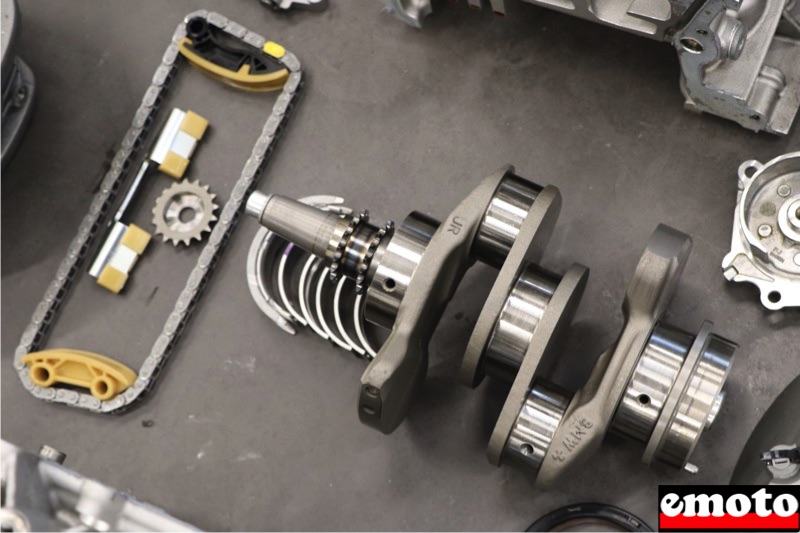

vilebrequin avec ses 3 paliers lisses le central ne recoit pas de bielle il sert a limiter les vibrations a gauche la chaine a douilles qui lie le vilebrequin aux 2 arbres a cames
Vilebrequin avec ses 3 paliers lisses, le central ne reçoit pas de bielle il sert à limiter les vibrations, à gauche la chaine à douilles qui lie le vilebrequin aux 2 arbres à cames

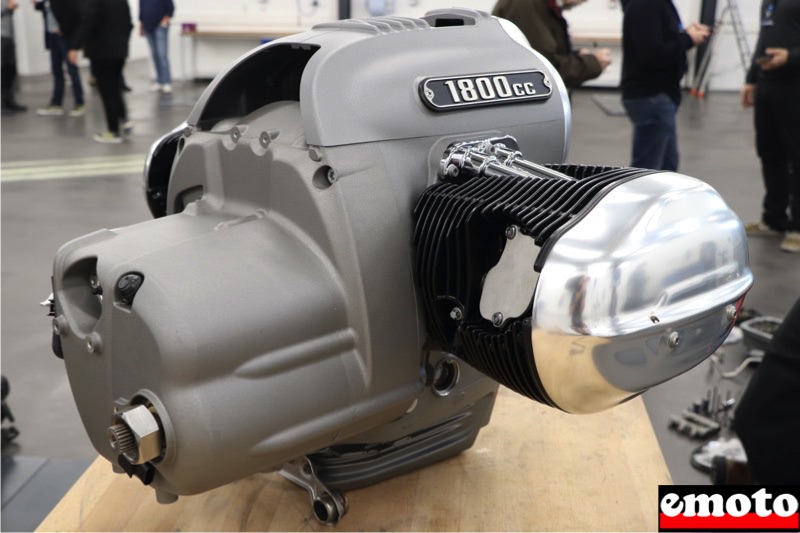

moteur bmw r18 vue arriere
Moteur BMW R18 vue arrière

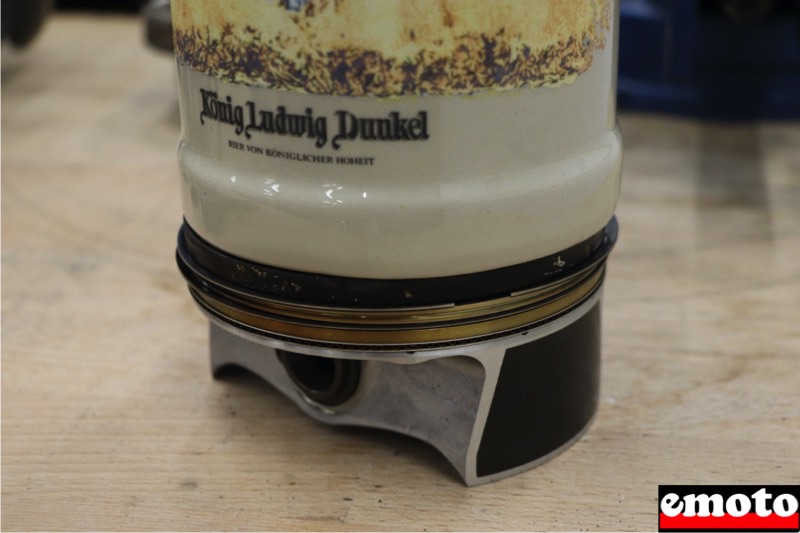

le diametre du piston est celui de la base de ce mass une chope d un litre de biere
Le diamètre du piston est celui de la base de ce Mass, une chope d'un litre de bière

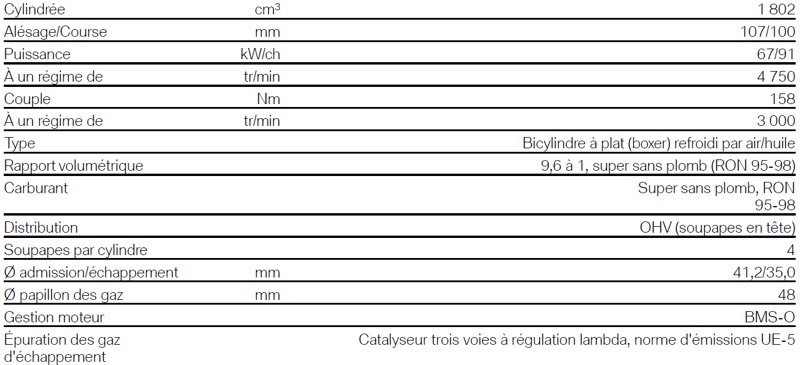

Fiche technique du moteur Big Boxer de la BMW R18

fiche technique du moteur bmw big boxer r18
Fiche technique du moteur BMW Big Boxer R18
