Shéma electrique KTM 525 MXC

DOUDODU
20 juillet 2005 à 9:09

Hier j'ai bricolé le 525 de mon beauf ... ben ça aime pas l'eau ces petites bètes là ...

Tous les connecteurs sont remplis d'eau ou de boue sechée...

La cosse + de la batterie desserrée d'ou son problème de démarreur capricieux.

Le fusible du ventilo HS et plein d'eau : d'ou son problème de cocotte minute...

Reste le feu arrière qui joue les arbres de Noel : la veilleuse s'allume, le stop ne fonctionne pas mais il s'allume quand on met les phares 😳 😳 😳

On a nettoyé les connecteurs, le comodo, les connecteurs du phare et toujours le même problème...

Par contre y'a pas le schéma electrique dans le manuel du propriétaire ou alors je l'ai pô trouvé 🤡

Je précise que la moto est quasi neuve et qu'elle n'a jamais été bidouillée.

Donc si quelqu'un le shéma electrique ou une idée 😉

✌

e-moto : à consommer avec modération
Vend collecteur titane pour 400 / 426 Yam

Commentaires

Les 7 commentaires de cette publication.

Nico91
20 juillet 2005 à 9:20

Je lui avais dis de ne pas insister sur le karcher 😃

aikri an SMS soula menas
Nico, éleveur de champions tous âges !!!

Gatouille
20 juillet 2005 à 9:27

Bizarre, les connexions sont soignées sur ces motos.

Mais un peu de WD40 ne fait pas de mal.
Surtout pour les adeptes du karcher.

Pour l'éclairage arrière, la douille (qui me casse les .ouilles) est mal conçue : la masse n'est qu'une petite languette qui s'oxyde vite et ne fait plus contact.
A verifier.

Sinon classique tu suis tout le circuit qui doit être simple (MXC)

Vive la moto mais aussi les vieilles autos !!
http://www.forum-alfa-passion.com/forum/viewtopic.php?t=10869

istakafen
20 juillet 2005 à 9:28

ça doit etre un model monte chez gas celui la
💨 💨 💨

xoreg
20 juillet 2005 à 18:47

DOUDODU :

Par contre y'a pas le schéma electrique dans le manuel du propriétaire ou alors je l'ai pô trouvé 🤡

✌

les trois dernières pages contiennent le schema des connexions. j'ai le manuel du proprietaire des EXC Racing de 2004...ô hasard
sinon tu me laisses ton mail en MP et je te l'envoie..
Xoreg

Moins j'écris, plus je roule

istakafen
21 juillet 2005 à 9:24

DOUDODU :
Hier j'ai bricolé le 525 de mon beauf ... ben ça aime pas l'eau ces petites bètes là ...

Tous les connecteurs sont remplis d'eau ou de boue sechée...

La cosse + de la batterie desserrée d'ou son problème de démarreur capricieux.

Le fusible du ventilo HS et plein d'eau : d'ou son problème de cocotte minute...

Reste le feu arrière qui joue les arbres de Noel : la veilleuse s'allume, le stop ne fonctionne pas mais il s'allume quand on met les phares 😳 😳 😳

On a nettoyé les connecteurs, le comodo, les connecteurs du phare et toujours le même problème...

Par contre y'a pas le schéma electrique dans le manuel du propriétaire ou alors je l'ai pô trouvé 🤡

Je précise que la moto est quasi neuve et qu'elle n'a jamais été bidouillée.

Donc si quelqu'un le shéma electrique ou une idée 😉

✌

c toi qui a touche ma remorque g le smeme symptome 😃

DOUDODU
21 juillet 2005 à 9:53

C'est bon j'ai résolu le problème... a jeun ça va plus vite 🤡

En fait il y avait le capteur de frein avant de déclipsé (donc ça freinait tout le temps), la douille de feu stop HS réparée avec 3 couches de gaine thermorétractable.

Et l'ampoule montée à l'envers 😳

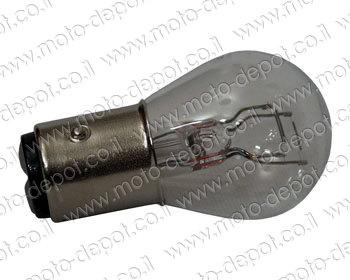

Ben oui il y a un sens sur les ampoules 21 / 5 W : il y a un téton plus haut que l'autre.
